42Cr2Mo鋼是超高強(qiáng)度鋼，具有高強(qiáng)度和韌性,淬透性也較好，無明顯的回火脆性,淬火時變形小,調(diào)質(zhì)處理后有較高的疲勞極限和抗多次沖擊能力,低溫沖擊韌度良好,高溫時有高的蠕變強(qiáng)度和持久強(qiáng)度。該鋼通常將調(diào)質(zhì)后表面淬火作為熱處理方案。[1]

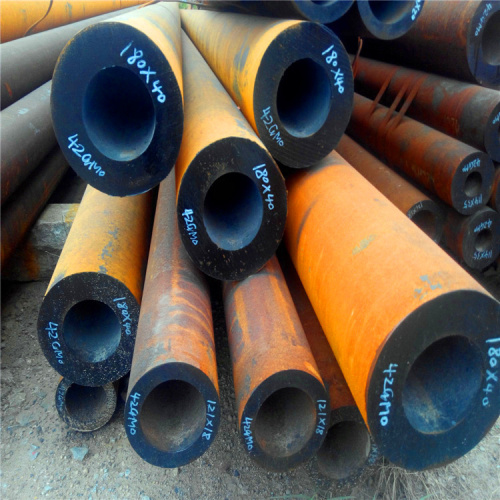

中文名 42CrMo合金鋼管 外文名 42CrMoalloy steel pipe 熱處理方案 通常將調(diào)質(zhì)后表面淬火 特    性 超高強(qiáng)度鋼，具有高強(qiáng)度和韌性

制造工藝

1.熱軋（擠壓無縫鋼管）：圓管坯→加熱→穿孔→三輥斜軋、連軋或擠壓→脫管→定徑（或減徑）→冷卻→矯直→水壓試驗(yàn)（或探傷）→標(biāo)記→入庫
2.冷拔（軋）無縫鋼管：圓管坯→加熱→穿孔→打頭→退火→酸洗→涂油（鍍銅）→多道次冷拔（冷軋）→坯管→熱處理→矯直→水壓試驗(yàn)（探傷）→標(biāo)記→入庫

化學(xué)成份

碳 C ：0.38～0.45
硅 Si：0.17～0.37
錳 Mn：0.50～0.80
硫 S ：允許殘余含量≤0.035
磷 P ：允許殘余含量≤0.035
鉻 Cr：0.90～1.20
鎳 Ni：允許殘余含量≤0.030
銅 Cu：允許殘余含量≤0.030
鉬 Mo：0.15～0.25
42CrMo熱處理：
退火annealing No.1 "760±10℃退火，爐冷至400℃空冷。
HB220-230
正火normalize No.4 860±10℃正火，出爐空冷。
調(diào)質(zhì)quenching+tempering No.5 840±10℃淬水或油（視產(chǎn)品型狀復(fù)雜程度），680-700度回火。 HB<217
調(diào)質(zhì)quenching+tempering No.6 840±10℃淬油，再470度回火處理。 HRC41-45
調(diào)質(zhì)quenching+tempering No.7 840±10℃淬油，再480度回火處理。 HRC35-45
調(diào)質(zhì)quenching+tempering No.8 850℃淬油，再510度回火處理。 HRC38-42
調(diào)質(zhì)quenching+tempering No.9 850℃淬油，再500度回火處理。 HRC40-43
調(diào)質(zhì)quenching+tempering No.10 850℃淬油，再510℃回火處理。 HRC36-42
調(diào)質(zhì)quenching+tempering No.11 850℃淬油，再560℃回火處理。 HRC32-36
調(diào)質(zhì)quenching+tempering No.12 860℃淬油，再390度回火處理。 HRC48-52

計(jì)算公式

[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)]

物理性能

1)臨界點(diǎn)溫度(近似值)：Ac1=730°C、Ac3=800°C、Ms=310°C。
2)線脹系數(shù):溫度20~100°C/20~200°C/20~300°C /20 ~400°C/20~500°C /20~600°C,線脹系數(shù): 11.1×10K/12.1×10K/12.9×10K/13.5×10K/13.9×10K14.1×10K。
3)彈性模量:溫度20°C/300°C/400°C/500°C/600°C,彈性摸210000MPa/185000MPa/ 175000MPa/165000MPa/15500oMPa

規(guī)范

熱加工規(guī)范
加熱溫度1150 ~1200°C,開始溫度1130 ~1180°C,終止溫度> 850°C,φ> 50mm時,緩冷。
正火規(guī)范
正火溫度850~900°C,出爐空冷。
高溫回火規(guī)范
回火溫度680~700°C,出爐空冷。
淬火、回火規(guī)范
預(yù)熱溫度680 ~700°C,淬火溫度840~880°C,油冷,回火溫度580°C,水冷或油冷,硬度≤217HBW。
亞溫淬火規(guī)范
淬火溫度900°C,回火溫度560°C,硬度(37±1) HRC
感應(yīng)淬回火規(guī)范
淬火溫度900°C,回火溫度150~180°C,硬度54 ~60HRC。

應(yīng)用舉例
適宜制作要求一定強(qiáng)度和韌性的大中型塑料模具。
